কিভাবে একটি ডাবল গোলক রাবার সম্প্রসারণ জয়েন্ট পাইপলাইন নমনীয়তা এবং কম্পন নিয়ন্ত্রণ উন্নত করতে পারে

জিডংডাসরবরাহ করেডাবল গোলক রাবার সম্প্রসারণ জয়েন্টশিল্প পাইপলাইন সিস্টেমের জন্য যেগুলির জন্য নির্ভরযোগ্য কম্পন বিচ্ছিন্নতা, আন্দোলনের ক্ষতিপূরণ এবং সংযোগের নমনীয়তা প্রয়োজন। একটি ডাবল-গোলক রাবার বডি, চাঙ্গা ফ্যাব্রিক স্তর, এবং স্টেইনলেস স্টীল জাল সুরক্ষা দিয়ে ডিজাইন করা, এই নমনীয় উপাদানটি পাম্প, কম্প্রেসার, জল সিস্টেম, বায়ু, তেল, হালকা রাসায়নিক এবং অন্যান্য শিল্প তরল যুক্ত পাইপিং অ্যাপ্লিকেশনগুলির দাবির জন্য উপযুক্ত।

একটি ডাবল-গোলক সম্প্রসারণ জয়েন্টটি পাইপলাইনের গতিবিধি শোষণ করার জন্য ডিজাইন করা হয়েছে যখন সংযুক্ত সরঞ্জাম থেকে পাইপিং সিস্টেমে স্থানান্তরিত কম্পন এবং চাপ কমাতে সহায়তা করে। একটি একক-গোলক কাঠামোর সাথে তুলনা করে, এর দ্বি-গোলক জ্যামিতি অতিরিক্ত নমনীয়তা এবং আন্দোলন শোষণ প্রদান করে। JIDONGDA বহু-স্তর ফ্যাব্রিক শক্তিবৃদ্ধি এবং একটি বহিরাগত স্টেইনলেস স্টীল জাল স্তর সহ EPDM, NBR, এবং Neoprene-এর মতো উপকরণ ব্যবহার করে চাঙ্গা রাবার সম্প্রসারণ জয়েন্টগুলি অফার করে৷ ডিজাইনের উপর নির্ভর করে, উপলব্ধ স্পেসিফিকেশনগুলি DN32–DN600, PN10/PN16/PN25 চাপের শ্রেণীগুলিকে কভার করতে পারে এবং তাপমাত্রা -20°C থেকে +120°C পর্যন্ত, উচ্চ তাপমাত্রার জন্য বিশেষ যৌগগুলি উপলব্ধ।

সূচিপত্র

1. একটি ডাবল গোলক রাবার সম্প্রসারণ জয়েন্ট কি?
2. কেন এটি শিল্প পাইপিং সিস্টেমে গুরুত্বপূর্ণ?
3. কিভাবে যৌথ নির্মাণ করা হয়?
4. প্রধান কর্মক্ষমতা সুবিধা কি কি?
5. ক্রেতাদের কি প্রযুক্তিগত স্পেসিফিকেশন চেক করা উচিত?
6. এটা কোথায় ব্যবহার করা যেতে পারে?
7. কিভাবে ক্রেতাদের সঠিক মডেল নির্বাচন করা উচিত?
8. ইনস্টলেশনের সময় কি বিবেচনা করা উচিত?
9. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
10. আপনি কিভাবে একটি কাস্টমাইজড সমাধান অনুরোধ করতে পারেন?

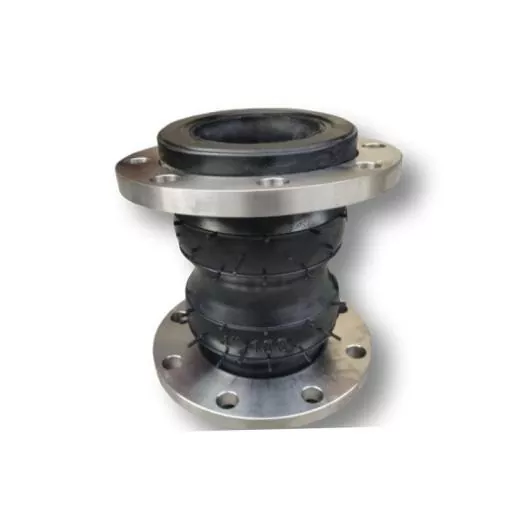

একটি ডাবল গোলক রাবার সম্প্রসারণ জয়েন্ট কি?

একটি ডবল গোলক রাবার সম্প্রসারণ জয়েন্ট হল একটি নমনীয় পাইপলাইন সংযোগ উপাদান যা দুটি গোলাকার রাবার অংশ নিয়ে গঠিত। এর প্রাথমিক উদ্দেশ্য হ'ল নড়াচড়ার ব্যবস্থা করা এবং সরঞ্জাম এবং সংযুক্ত পাইপিংয়ের মধ্যে কম্পনের সংক্রমণ হ্রাস করা।

অনমনীয় পাইপ সংযোগের বিপরীতে, নমনীয় রাবারের কাঠামো অক্ষীয়, পার্শ্বীয় এবং কৌণিক আন্দোলনে সাড়া দিতে পারে। এটি ঘূর্ণন বা আদান-প্রদানকারী সরঞ্জামগুলির চারপাশে জয়েন্টটিকে বিশেষভাবে উপযোগী করে তোলে যেখানে কম্পন এবং চাপের ওঠানামা পাইপলাইনে অতিরিক্ত চাপ দিতে পারে।

ডবল-স্ফিয়ার কনফিগারেশন বিশেষভাবে উপযোগী হয় যখন একটি পাইপিং সিস্টেমের জন্য একটি প্রচলিত একক-গোলক সংযোগকারীর চেয়ে বেশি নমনীয়তা এবং কম্পন শোষণের প্রয়োজন হয়। গোলাকার জ্যামিতি একটি অনমনীয় সংযোগ বিন্দুতে সমস্ত আন্দোলনকে কেন্দ্রীভূত করার পরিবর্তে নমনীয় রাবার বডির মাধ্যমে আন্দোলন বিতরণ করে।

রাবার সম্প্রসারণ জয়েন্টগুলির তুলনাকারী ক্রেতাদের জন্য, অপারেটিং চাপ, তাপমাত্রা, মিডিয়া, চলাচলের প্রয়োজনীয়তা, ফ্ল্যাঞ্জ কনফিগারেশন এবং ইনস্টলেশনের শর্ত অনুসারে দ্বি-গোলকের নকশাটি মূল্যায়ন করা উচিত।

কেন এটি শিল্প পাইপিং সিস্টেমে গুরুত্বপূর্ণ?

শিল্প পাইপলাইনগুলি খুব কমই সম্পূর্ণ স্থির অবস্থার সংস্পর্শে আসে। পাম্প শুরু হয় এবং বন্ধ হয়, কম্প্রেসারগুলি যান্ত্রিক কম্পন তৈরি করে, তরলগুলি চাপের ওঠানামা তৈরি করে এবং তাপমাত্রার পরিবর্তনগুলি সংযুক্ত উপাদানগুলিকে প্রসারিত বা সংকুচিত করে।

পর্যাপ্ত নমনীয়তা ছাড়া, এই গতিশীল শক্তিগুলি সরাসরি পাইপ, ফ্ল্যাঞ্জ, ভালভ, পাম্প এবং অন্যান্য সরঞ্জামগুলিতে স্থানান্তরিত হতে পারে। সময়ের সাথে সাথে, বারবার লোড করা ক্লান্তি, সংযোগের চাপ, ফুটো, বা অকাল উপাদান পরিধানে অবদান রাখতে পারে।

একটি নমনীয় সম্প্রসারণ জয়েন্ট এই প্রভাবগুলিকে আলাদা করতে সাহায্য করে। এর রাবার বডি অনমনীয় পাইপিং বিভাগের মধ্যে একটি নিয়ন্ত্রিত আন্দোলন জোন প্রদান করে, যখন শক্তিবৃদ্ধি স্তরগুলি অপারেটিং লোডের অধীনে কাঠামোটিকে সমর্থন করে।

• সরঞ্জাম-উত্পন্ন কম্পন শোষণ করে।
• পাইপলাইন চলাচলের জন্য ক্ষতিপূরণ দেয়।
• সংযোগের চারপাশে চাপের ঘনত্ব কমাতে সাহায্য করে।
• তাপ চলাচল এবং ইনস্টলেশন সহনশীলতাকে সামঞ্জস্য করে।
• গতিশীল পাইপিং সিস্টেমের আরও স্থিতিশীল অপারেশন সমর্থন করে।
• অত্যধিক কম্পন সংক্রমণ থেকে সংযুক্ত সরঞ্জাম রক্ষা করতে সাহায্য করে।

কিভাবে যৌথ নির্মাণ করা হয়?

একটি নমনীয় সম্প্রসারণ জয়েন্টের কার্যকারিতা তার জ্যামিতি, রাবার যৌগ, শক্তিবৃদ্ধি কাঠামো এবং সংযোগ নকশার উপর ব্যাপকভাবে নির্ভর করে। একটি সাধারণ চাঙ্গা ডাবল-স্ফিয়ার কনফিগারেশন বেশ কয়েকটি কার্যকরী স্তরকে একত্রিত করে।

ডাবল-স্ফিয়ার রাবার বডি

দ্বি-গোলকের জ্যামিতি একটি নমনীয় কাজের বিভাগ তৈরি করে যা একাধিক দিকে আন্দোলন পরিচালনা করতে সক্ষম। বাঁকা কাঠামো সম্পূর্ণ অনমনীয় সংযোগের উপর নির্ভর না করেও বিকৃতির অনুমতি দেয়।

মাল্টি-লেয়ার ফ্যাব্রিক শক্তিবৃদ্ধি

চাপ প্রতিরোধের এবং ক্লান্তি স্থায়িত্ব উন্নত করতে ফ্যাব্রিক শক্তিবৃদ্ধি রাবার বডিতে অন্তর্ভুক্ত করা হয়। শক্তিবৃদ্ধি কাঠামো প্রয়োজনীয় চাপ শ্রেণী এবং প্রয়োগ শর্তাবলী অনুযায়ী নির্বাচন করা হয়।

স্টেইনলেস স্টীল জাল সুরক্ষা

একটি বাহ্যিক স্টেইনলেস স্টীল জাল স্তর অতিরিক্ত যান্ত্রিক সুরক্ষা এবং কাঠামোগত সহায়তা প্রদান করতে পারে। এটি এমন পরিবেশে বিশেষভাবে মূল্যবান যেখানে সম্প্রসারণ জয়েন্টটি গতিশীল লোড এবং বারবার কম্পনের সংস্পর্শে আসে।

ফ্ল্যাঞ্জযুক্ত সংযোগ

ফ্ল্যাঞ্জযুক্ত প্রান্তগুলি বিদ্যমান পাইপিংয়ের সাথে নমনীয় জয়েন্টকে সংযুক্ত করার একটি ব্যবহারিক পদ্ধতি সরবরাহ করে। সিলিং কর্মক্ষমতা বজায় রাখার জন্য সঠিক ফ্ল্যাঞ্জের মাত্রা, বোল্ট প্যাটার্ন, গ্যাসকেট নির্বাচন এবং সারিবদ্ধকরণ গুরুত্বপূর্ণ।

প্রধান কর্মক্ষমতা সুবিধা কি কি?

একটি ডাবল-গোলক রাবার সম্প্রসারণ জয়েন্টের মান সাধারণ পাইপলাইনের নমনীয়তার বাইরে প্রসারিত। এর নির্মাণ শিল্প পাইপিং সিস্টেমে সম্মুখীন হওয়া বেশ কয়েকটি সাধারণ চ্যালেঞ্জের সমাধান করে।

এই বৈশিষ্ট্যগুলি পণ্যটিকে অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যেখানে একটি প্রচলিত অনমনীয় সংযোগকারী যথেষ্ট নমনীয়তা বা কম্পন বিচ্ছিন্নতা প্রদান করতে পারে না।

ক্রেতাদের কি প্রযুক্তিগত স্পেসিফিকেশন চেক করা উচিত?

একটি নমনীয় জয়েন্ট বাছাই শুধুমাত্র একটি নামমাত্র পাইপ ব্যাস নির্বাচন করার পরিবর্তে প্রকৃত অপারেটিং শর্ত দিয়ে শুরু করা উচিত। একটি দ্বি-গোলক নকশা মূল্যায়ন করার সময় নিম্নলিখিত বৈশিষ্ট্যগুলি বিশেষভাবে গুরুত্বপূর্ণ৷

প্রকৃত নির্বাচন সর্বদা সম্পূর্ণ সিস্টেম ডিজাইনের উপর ভিত্তি করে হওয়া উচিত। উত্পাদনের আগে চাপ, তাপমাত্রা, তরল রচনা, চলাচলের প্রশস্ততা, ফ্ল্যাঞ্জের মাত্রা এবং ইনস্টলেশন পরিবেশ নিশ্চিত করা উচিত।

এটা কোথায় ব্যবহার করা যেতে পারে?

একটি ডাবল-গোলক নমনীয় সংযোগ বিশেষত পাইপিং সিস্টেমগুলির সাথে প্রাসঙ্গিক যেখানে কম্পন, আন্দোলন বা যান্ত্রিক চাপ সম্পূর্ণরূপে নির্মূল করা যায় না।

পাম্প এবং কম্প্রেসার সিস্টেম

পাম্প এবং কম্প্রেসার যান্ত্রিক কম্পনের সাধারণ উৎস। সরঞ্জামের কাছাকাছি একটি নমনীয় জয়েন্ট ইনস্টল করা সংযুক্ত পাইপলাইনে কম্পন স্থানান্তর সীমিত করতে সহায়তা করতে পারে।

জল এবং তরল পাইপিং

জল চিকিত্সা, শিল্প জল সঞ্চালন, এবং সাধারণ তরল পরিবহন ব্যবস্থা নমনীয় সংযোগ বজায় রেখে চলাচলের জন্য রাবার সম্প্রসারণ জয়েন্টগুলি ব্যবহার করতে পারে।

শিল্প প্রক্রিয়া লাইন

সামঞ্জস্যপূর্ণ তেল, বায়ু, হালকা রাসায়নিক এবং অন্যান্য শিল্প তরল পরিবহনকারী সিস্টেমগুলি প্রয়োজনীয় মিডিয়া প্রতিরোধের অনুযায়ী বিভিন্ন রাবার যৌগ ব্যবহার করতে পারে।

জটিল পাইপলাইন বিন্যাস

যেখানে একাধিক পাইপ বিভাগ, সরঞ্জাম সংযোগ এবং কাঠামোগত সহনশীলতা প্রান্তিককরণ চ্যালেঞ্জ তৈরি করে, একটি সঠিকভাবে নির্বাচিত নমনীয় জয়েন্ট অতিরিক্ত চলাচল ক্ষমতা প্রদান করতে পারে।

কিভাবে ক্রেতাদের সঠিক মডেল নির্বাচন করা উচিত?

একটি উদ্ধৃতি অনুরোধ করার সময় সংগ্রহকারী দলগুলিকে বিস্তারিত অপারেটিং তথ্য প্রদান করা উচিত। এটি প্রস্তুতকারককে রাবার যৌগ, শক্তিবৃদ্ধি, আকার, চাপ রেটিং এবং সংযোগ কনফিগারেশনকে প্রকৃত অ্যাপ্লিকেশনের সাথে মেলাতে সক্ষম করে।

1. পাইপ ব্যাস নিশ্চিত করুন:প্রয়োজনীয় DN বা নামমাত্র পাইপের আকার সনাক্ত করুন।
2. অপারেটিং চাপ পরীক্ষা করুন:স্বাভাবিক এবং ক্ষণস্থায়ী অপারেটিং অবস্থার জন্য উপযুক্ত একটি চাপ শ্রেণী নির্বাচন করুন।
3. অপারেটিং তাপমাত্রা সনাক্ত করুন:স্বাভাবিক তাপমাত্রা এবং সম্ভাব্য সর্বোচ্চ তাপমাত্রা উভয়ই বিবেচনা করুন।
4. মাধ্যম নির্দিষ্ট করুন:জল, তেল, বায়ু, রাসায়নিক এবং অন্যান্য তরলগুলির জন্য বিভিন্ন রাবার যৌগগুলির প্রয়োজন হতে পারে।
5. আন্দোলন পরিমাপ করুন:প্রত্যাশিত অক্ষীয়, পার্শ্বীয় এবং কৌণিক আন্দোলন নির্ধারণ করুন।
6. ফ্ল্যাঞ্জ মাত্রা নিশ্চিত করুন:বোল্ট-হোল প্যাটার্ন এবং সংযোগের মাত্রা অবশ্যই পাইপলাইনের সাথে মেলে।
7. ইনস্টলেশন পরিবেশ বিবেচনা করুন:বহিরঙ্গন এক্সপোজার, কম্পনের তীব্রতা এবং পার্শ্ববর্তী সরঞ্জাম চূড়ান্ত কনফিগারেশনকে প্রভাবিত করতে পারে।

এই বিবরণগুলি তাড়াতাড়ি প্রদান করলে স্পেসিফিকেশন ত্রুটিগুলি কমাতে পারে এবং OEM কাস্টমাইজেশনকে আরও দক্ষ করে তুলতে পারে।

ইনস্টলেশনের সময় কি বিবেচনা করা উচিত?

এমনকি একটি সঠিকভাবে ইঞ্জিনিয়ারড এক্সপেনশন জয়েন্টের জন্য সঠিক ইনস্টলেশন প্রয়োজন। নমনীয় শরীরকে সঠিক পাইপ সমর্থন বা প্রান্তিককরণের বিকল্প হিসাবে বিবেচনা করা উচিত নয়।

• বোল্ট শক্ত করার আগে ফ্ল্যাঞ্জ সারিবদ্ধতা পরীক্ষা করুন।
• সামঞ্জস্যপূর্ণ gaskets এবং সঠিকভাবে নির্দিষ্ট ফাস্টেনার ব্যবহার করুন।
• ইনস্টলেশনের সময় অতিরিক্ত স্ট্রেচিং, কম্প্রেশন বা মোচড় এড়িয়ে চলুন।
• সন্নিহিত পাইপিং সঠিকভাবে সমর্থিত হয় তা নিশ্চিত করুন।
• ধারালো বস্তু বা বাহ্যিক উপাদানগুলিকে রাবারের শরীরের ক্ষতি করা থেকে বিরত রাখুন।
• পরিকল্পিত ক্ষতিপূরণ সীমার মধ্যে অপারেটিং আন্দোলন রয়ে গেছে তা যাচাই করুন।
• দৃশ্যমান পরিধান, ক্র্যাকিং, বিকৃতি, বা সংযোগ সমস্যার জন্য যুগ্ম পর্যায়ক্রমে পরিদর্শন করুন।

সঠিক ইনস্টলেশন জয়েন্টকে তার উদ্দেশ্যযুক্ত নকশা অনুসারে সঞ্চালন করতে সহায়তা করে এবং নমনীয় উপাদানের অপ্রয়োজনীয় যান্ত্রিক লোড কমাতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. ডাবল স্ফিয়ার রাবার এক্সপানশন জয়েন্টের প্রধান সুবিধা কী?

প্রধান কার্যকরী সুবিধা হল একটি ডবল-গোলাকার নমনীয় কাঠামোর মাধ্যমে বর্ধিত আন্দোলন শোষণ এবং কম্পন বিচ্ছিন্নতা প্রদান করার ক্ষমতা।

2. রাবার শরীরের জন্য কি উপকরণ পাওয়া যায়?

সাধারণ উপাদান বিকল্প EPDM, NBR, এবং Neoprene অন্তর্ভুক্ত. কাস্টমাইজড রাবার যৌগগুলিও বিবেচনা করা যেতে পারে যখন অপারেটিং মাধ্যম বা তাপমাত্রা একটি নির্দিষ্ট ফর্মুলেশন প্রয়োজন।

3. কি চাপ রেটিং পাওয়া যায়?

কাঠামো এবং প্রয়োগের প্রয়োজনীয়তার উপর নির্ভর করে, কনফিগারেশনগুলি PN10, PN16, বা PN25 কাজের চাপ ক্লাসগুলির জন্য ডিজাইন করা যেতে পারে।

4. কি মাপ কাস্টমাইজ করা যাবে?

উল্লেখিত পণ্যের পরিসরটি DN32 থেকে DN600 পর্যন্ত কভার করে, যখন প্রকল্পের প্রয়োজনীয়তা এবং প্রকৌশলগত বৈশিষ্ট্য অনুসারে বড় আকার বিবেচনা করা যেতে পারে।

5. এটি পাম্প এবং কম্প্রেসার কাছাকাছি ব্যবহার করা যেতে পারে?

হ্যাঁ। পাম্প এবং কম্প্রেসারগুলি সাধারণ ইনস্টলেশন অবস্থান কারণ এই মেশিনগুলি কম্পন এবং গতিশীল লোড তৈরি করতে পারে যা সংযুক্ত পাইপলাইনগুলি থেকে বিচ্ছিন্ন করা প্রয়োজন।

6. সংযোগের ধরন কাস্টমাইজ করা যেতে পারে?

হ্যাঁ। ফ্ল্যাঞ্জযুক্ত সংযোগগুলি উপলব্ধ, এবং কাস্টম-ইঞ্জিনিয়ারযুক্ত ফিটিংগুলি পাইপলাইন কনফিগারেশন এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে বিকাশ করা যেতে পারে।

আপনি কিভাবে একটি কাস্টমাইজড সমাধান অনুরোধ করতে পারেন?

শিল্প ক্রেতাদের জন্য, সঠিক নমনীয় জয়েন্ট নির্বাচন করা হল পণ্যের স্পেসিফিকেশন এবং সিস্টেম ইঞ্জিনিয়ারিং এর সমন্বয়। JIDONGDA বিভিন্ন ব্যাস, রাবার যৌগ, শক্তিবৃদ্ধি কাঠামো, চাপের প্রয়োজনীয়তা এবং সংযোগ কনফিগারেশনগুলি কভার করে কাস্টমাইজড রাবার সম্প্রসারণ যুগ্ম সমাধান সরবরাহ করে। একটি উদ্ধৃতি অনুরোধ করার সময়, যখনই সম্ভব পাইপের আকার, অপারেটিং চাপ, তাপমাত্রা, মিডিয়া, চলাচলের প্রয়োজনীয়তা, ফ্ল্যাঞ্জের মাত্রা এবং প্রয়োগের পরিবেশ প্রদান করুন। এই বিবরণগুলি প্রস্তুতকারককে উপযুক্ত কনফিগারেশন আরও সঠিকভাবে মূল্যায়ন করার অনুমতি দেয়।

যদি আপনি একটি পাম্প, কম্প্রেসার, জলের পাইপলাইন, শিল্প প্রক্রিয়া সিস্টেম, বা অন্যান্য চাহিদাপূর্ণ অ্যাপ্লিকেশনের জন্য একটি নির্ভরযোগ্য নমনীয় সংযোগের উৎস করেন,আমাদের সাথে যোগাযোগ করুনআপনার অপারেটিং অবস্থা, কাস্টমাইজেশনের প্রয়োজনীয়তা, প্রযুক্তিগত বৈশিষ্ট্য এবং বাল্ক-অর্ডারের প্রয়োজনীয়তা নিয়ে JIDONGDA-এর সাথে আলোচনা করতে।
