কিভাবে একটি ঢেউতোলা ধাতু সম্প্রসারণ জয়েন্ট উচ্চ-তাপমাত্রা পাইপিং সিস্টেমের নির্ভরযোগ্যতা উন্নত করতে পারে

নিবন্ধের সারাংশ: A ঢেউতোলা ধাতু সম্প্রসারণ জয়েন্টতাপ সম্প্রসারণ, কম্পন, চাপের ওঠানামা, এবং যান্ত্রিক আন্দোলনের সংস্পর্শে থাকা শিল্প পাইপিংয়ের জন্য নিয়ন্ত্রিত নমনীয়তা প্রদান করে। একটি ঢেউতোলা স্টেইনলেস স্টীল বেলোর কাঠামো ব্যবহার করে, এটি অক্ষীয়, পার্শ্বীয় এবং কৌণিক স্থানচ্যুতির জন্য ক্ষতিপূরণ দিতে পারে যখন ঢালাই ক্লান্তি, ফ্ল্যাঞ্জ ফুটো এবং চাপ-সম্পর্কিত বিকৃতি কমাতে সহায়তা করে। এই নির্দেশিকাটি তার কাজের নীতি, মূল বৈশিষ্ট্য, উপাদান বিকল্প, অ্যাপ্লিকেশন, নির্বাচনের কারণ এবং চাহিদা পাইপলাইন সিস্টেমের সুবিধার ব্যাখ্যা করে।

সূচিপত্র

1. একটি ঢেউতোলা ধাতু সম্প্রসারণ জয়েন্ট কি?
2. এটা কিভাবে শিল্প পাইপিং কাজ করে?
3. মূল প্রযুক্তিগত বিশেষ উল্লেখ কি?
4. প্রধান সুবিধা কি?
5. কোথায় এটি সাধারণত ব্যবহৃত হয়?
6. কিভাবে আপনি সঠিক পণ্য নির্বাচন করা উচিত?
7. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
8. চূড়ান্ত চিন্তা

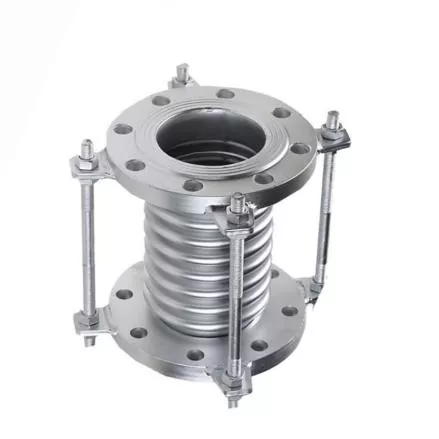

একটি ঢেউতোলা ধাতু সম্প্রসারণ জয়েন্ট কি?

জিডংডাসরবরাহ aঢেউতোলা ধাতু সম্প্রসারণ জয়েন্টকাঠামোগত স্থিতিশীলতা বলিদান ছাড়াই শিল্প পাইপিং নিয়ন্ত্রিত নমনীয়তা দেওয়ার জন্য ডিজাইন করা হয়েছে। এর ঢেউতোলা বেলো নির্মাণ একটি পাইপলাইনকে তাপমাত্রার পরিবর্তন, সরঞ্জামের কম্পন, চাপের ওঠানামা এবং যান্ত্রিক চাপের কারণে সৃষ্ট আন্দোলনকে মিটমাট করার অনুমতি দেয়।

একটি অনমনীয় পাইপ বিভাগের বিপরীতে, একটি সম্প্রসারণ জয়েন্ট পাইপিং সিস্টেমের মধ্যে ইচ্ছাকৃতভাবে নমনীয় এলাকা তৈরি করে। যখন একটি পাইপলাইন গরম হয় বা ঠান্ডা হয়, তখন এর দৈর্ঘ্য এবং অবস্থান পরিবর্তন হতে পারে। যদি এই নড়াচড়াগুলিকে সংযত করা হয়, তাহলে অতিরিক্ত চাপ ঢালাই, ফ্ল্যাঞ্জ, ভালভ, পাম্প এবং সংযুক্ত সরঞ্জামগুলির চারপাশে জমা হতে পারে। একটি সঠিকভাবে ইঞ্জিনিয়ার করা ধাতব সম্প্রসারণ জয়েন্ট ক্ষতিকারক লোড হওয়ার আগে এই আন্দোলনগুলিকে শোষণ করতে সহায়তা করে।

শিল্প ধাতু সম্প্রসারণ জয়েন্টগুলি মূল্যায়নকারী ক্রেতাদের জন্য, বেলো উপাদান, চলাচলের প্রয়োজনীয়তা, চাপের রেটিং, তাপমাত্রার পরিসীমা, সংযোগ পদ্ধতি এবং ইনস্টলেশন পরিবেশ সব একসাথে বিবেচনা করা উচিত।

এটা কিভাবে শিল্প পাইপিং কাজ করে?

অপারেটিং নীতিটি ঢেউতোলা ধাতব বেলোর নিয়ন্ত্রিত ইলাস্টিক বিকৃতির উপর ভিত্তি করে। একাধিক কনভোলিউশন বেলোকে নমনীয় হতে দেয় যখন সংযুক্ত পাইপ চলে যায়, যখন ধাতব কাঠামো চাপের সীমানা বজায় রাখে।

তাপ সম্প্রসারণ ক্ষতিপূরণ

প্রক্রিয়া তাপমাত্রা বৃদ্ধির সাথে সাথে উচ্চ-তাপমাত্রার পাইপলাইনগুলি প্রসারিত হয় এবং হ্রাসের সাথে সাথে সংকুচিত হয়। বাষ্প, বয়লার, রাসায়নিক, তেল এবং তাপ-তরল সিস্টেমে, পুনরাবৃত্ত তাপমাত্রা চক্র যথেষ্ট নড়াচড়া তৈরি করতে পারে। ঢেউতোলা বেলো এই স্থানচ্যুতিকে শোষণ করে এবং শক্ত পাইপ বিভাগে স্থানান্তরিত চাপ কমায়।

যান্ত্রিক এবং কম্পন ক্ষতিপূরণ

শিল্প সরঞ্জাম যেমন পাম্প, কম্প্রেসার, পাখা, টারবাইন এবং ঘূর্ণায়মান যন্ত্রপাতি সংযুক্ত পাইপিংয়ে কম্পন প্রবর্তন করতে পারে। একটি উপযুক্তভাবে ডিজাইন করা সম্প্রসারণ জয়েন্ট নিয়ন্ত্রিত আন্দোলনকে মিটমাট করতে পারে এবং কম্পনকে অনমনীয় পাইপ সংযোগের মাধ্যমে সরাসরি প্রেরণ করা থেকে প্রতিরোধ করতে সহায়তা করে।

বহুমুখী আন্দোলন

সিস্টেম ডিজাইনের উপর নির্ভর করে, ধাতু সম্প্রসারণ জয়েন্টগুলি তিনটি প্রধান আন্দোলন বিভাগের জন্য ক্ষতিপূরণ দিতে পারে:

• অক্ষীয় আন্দোলন:পাইপ অক্ষ বরাবর কম্প্রেশন বা এক্সটেনশন।
• পার্শ্বীয় আন্দোলন:সংযুক্ত পাইপ বিভাগের পার্শ্বপথ স্থানচ্যুতি।
• কৌণিক আন্দোলন:সংযুক্ত পাইপিং বিভাগের মধ্যে ঘূর্ণনশীল আন্দোলন।

মূল প্রযুক্তিগত বিশেষ উল্লেখ কি?

একটি সম্প্রসারণ জয়েন্ট নির্বাচন করা শুধুমাত্র একটি নামমাত্র পাইপ আকার নির্বাচন না করে প্রকৃত অপারেটিং শর্ত দিয়ে শুরু করা উচিত। JIDONGDA এর পণ্য তথ্য শিল্প অ্যাপ্লিকেশনের জন্য বিভিন্ন উপাদান এবং সংযোগ কনফিগারেশন সহ স্টেইনলেস স্টীল বেলো কভার করে।

প্রতিটি প্রকল্পের জন্য প্রকৃত চাপ, তাপমাত্রা, আন্দোলন, চক্র ফ্রিকোয়েন্সি, এবং ক্লান্তি প্রয়োজনীয়তা নিশ্চিত করা উচিত। মানক কনফিগারেশন ইনস্টলেশন শর্ত পূরণ না হলে কাস্টমাইজড ডিজাইন বিবেচনা করা যেতে পারে।

প্রধান সুবিধা কি?

1. উন্নত তাপমাত্রায় নির্ভরযোগ্য কর্মক্ষমতা

মেটাল বেলো বিশেষভাবে অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে তাপমাত্রা অনেকগুলি প্রচলিত নমনীয় উপাদানগুলির ব্যবহারিক অপারেটিং পরিসীমা অতিক্রম করে। উপাদান নির্বাচন এবং নকশা উপর নির্ভর করে, স্টেইনলেস স্টীল নির্মাণ তাপ পরিবেশের চাহিদা সমর্থন করতে পারে.

2. পাইপলাইন স্ট্রেস হ্রাস

তাপীয় আন্দোলন ধীরে ধীরে নির্দিষ্ট পয়েন্ট এবং সরঞ্জাম সংযোগে অত্যধিক লোড তৈরি করতে পারে। নিয়ন্ত্রিত নমনীয়তা প্রবর্তন করে, সম্প্রসারণ জয়েন্ট আন্দোলনকে পুনঃবন্টন করতে এবং জটিল এলাকায় চাপের ঘনত্ব কমাতে সাহায্য করে।

3. কম্পন ভাল প্রতিরোধের

যেখানে যন্ত্রপাতি ক্রমাগত বা বিরতিহীন কম্পন তৈরি করে, সেখানে একটি নমনীয় ধাতু সংযোগ সরঞ্জাম এবং পাইপিংয়ের মধ্যে চলাচলকে বিচ্ছিন্ন করতে সহায়তা করতে পারে। জয়েন্টটি সঠিকভাবে নির্বাচিত এবং ইনস্টল করা হলে এটি উন্নত সিস্টেমের স্থিতিশীলতায় অবদান রাখতে পারে।

4. নমনীয় ইনস্টলেশন বিকল্প

থ্রেডেড, ফ্ল্যাঞ্জড এবং ওয়েল্ডেড কনফিগারেশনগুলি বিভিন্ন পাইপলাইন আর্কিটেকচারে সম্প্রসারণ জয়েন্টগুলিকে একীভূত করা সম্ভব করে। ছোট-ব্যাসের থ্রেডেড পণ্যগুলি কমপ্যাক্ট সরঞ্জাম সংযোগের চারপাশে কার্যকর হতে পারে, যখন ফ্ল্যাঞ্জযুক্ত এবং ঢালাইযুক্ত নকশাগুলি বৃহত্তর শিল্প পাইপিং সিস্টেমের জন্য উপযুক্ত হতে পারে।

5. দীর্ঘমেয়াদী চক্রীয় কর্মক্ষমতা

ইন্ডাস্ট্রিয়াল পাইপিং এর অপারেটিং লাইফের সময় হাজার হাজার হিটিং এবং কুলিং সাইকেল অনুভব করতে পারে। সঠিক বেলোর জ্যামিতি, উপাদান নির্বাচন, গঠনের গুণমান এবং আন্দোলন নিয়ন্ত্রণ তাই নির্ভরযোগ্য ক্লান্তি কর্মক্ষমতা অর্জনের জন্য গুরুত্বপূর্ণ।

কোথায় এটি সাধারণত ব্যবহৃত হয়?

একটি ঢেউতোলা ধাতু সম্প্রসারণ জয়েন্ট মূল্যবান যেখানেই অনমনীয় পাইপিং তাপ স্থানচ্যুতি বা যান্ত্রিক গতিবিধি মিটমাট করা আবশ্যক। সাধারণ আবেদন ক্ষেত্র অন্তর্ভুক্ত:

• পেট্রোকেমিক্যাল প্রসেসিং পাইপলাইন
• বিদ্যুৎ উৎপাদন কেন্দ্র
• বাষ্প এবং বয়লার সিস্টেম
• উচ্চ-তাপমাত্রা HVAC সিস্টেম
• শিল্প চুল্লি সরঞ্জাম
• তেল ও গ্যাস প্রক্রিয়াকরণ সুবিধা
• রাসায়নিক প্রক্রিয়াকরণ পাইপলাইন
• মেরিন ইঞ্জিনিয়ারিং সিস্টেম
• যান্ত্রিক সরঞ্জাম সংযোগ
• উচ্চ-তাপমাত্রা তরল পরিবহন ব্যবস্থা

উদাহরণস্বরূপ, একটি বয়লারকে ডাউনস্ট্রিম সরঞ্জামের সাথে সংযোগকারী একটি বাষ্প পাইপলাইন স্টার্টআপের সময় উল্লেখযোগ্য তাপীয় প্রসারণ অনুভব করতে পারে। পর্যাপ্ত চলাচলের ক্ষতিপূরণ ছাড়া, এই সম্প্রসারণ পাইপ সমর্থন এবং সরঞ্জাম অগ্রভাগের উপর অতিরিক্ত লোড স্থাপন করতে পারে। একটি সঠিকভাবে ইঞ্জিনিয়ারড বেলোস এক্সপেনশন জয়েন্ট একটি মনোনীত এলাকা প্রদান করে যেখানে এই আন্দোলন ঘটতে পারে।

কিভাবে আপনি সঠিক পণ্য নির্বাচন করা উচিত?

পণ্য নির্বাচন শুধুমাত্র চেহারা বা নামমাত্র ব্যাসের পরিবর্তে ইঞ্জিনিয়ারিং ডেটার উপর ভিত্তি করে হওয়া উচিত। একটি উদ্ধৃতি অনুরোধ করার আগে, ক্রেতাদের নিম্নলিখিত তথ্য প্রস্তুত করা উচিত:

1. নামমাত্র পাইপ ব্যাস:প্রয়োজনীয় DN আকার এবং সংযোগের মাত্রা সনাক্ত করুন।
2. অপারেটিং তাপমাত্রা:স্বাভাবিক, সর্বনিম্ন এবং সর্বোচ্চ তাপমাত্রা উল্লেখ করুন।
3. অপারেটিং চাপ:স্বাভাবিক এবং সর্বাধিক কাজের চাপ অন্তর্ভুক্ত করুন।
4. আন্দোলনের প্রয়োজনীয়তা:প্রত্যাশিত অক্ষীয়, পার্শ্বীয় বা কৌণিক আন্দোলন সংজ্ঞায়িত করুন।
5. মিডিয়া:সিস্টেমটি বাষ্প, জল, তেল, গ্যাস, রাসায়নিক বা অন্য তরল বহন করে কিনা তা সনাক্ত করুন।
6. উপাদান প্রয়োজনীয়তা:পরিবেশ অনুযায়ী SS304, SS316, SS321, বা অন্য উপযুক্ত খাদ নির্বাচন করুন।
7. সংযোগ পদ্ধতি:থ্রেডেড, ফ্ল্যাঞ্জড বা ঢালাই করা প্রান্ত প্রয়োজন কিনা তা নির্ধারণ করুন।
8. ইনস্টলেশন শর্তাবলী:উপলব্ধ স্থান বিবেচনা করুন, পাইপ সমর্থন, গাইড, নোঙ্গর, এবং সরঞ্জাম সংযোগ.

একটি সাধারণ নমনীয় সংযোগকারী থেকে একটি সম্প্রসারণ জয়েন্টকে আলাদা করাও গুরুত্বপূর্ণ। সম্প্রসারণ জয়েন্টগুলি নির্দিষ্ট নড়াচড়া এবং ক্লান্তির প্রয়োজনীয়তার উপর ভিত্তি করে ডিজাইন করা হয়েছে, তাই সম্পূর্ণ পাইপিং ডিজাইনের অংশ হিসাবে বেলোর জ্যামিতি এবং সিস্টেমের সীমাবদ্ধতাগুলি মূল্যায়ন করা উচিত।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: একটি ঢেউতোলা ধাতু সম্প্রসারণ জয়েন্টের প্রাথমিক উদ্দেশ্য কি?

এর প্রাথমিক উদ্দেশ্য হল পাইপিং সিস্টেমে তাপীয় সম্প্রসারণ এবং নিয়ন্ত্রিত যান্ত্রিক আন্দোলনের জন্য ক্ষতিপূরণ করা যখন অনমনীয় উপাদানগুলিতে স্থানান্তরিত চাপ হ্রাস করা।

প্রশ্ন 2: ধাতব সম্প্রসারণ জয়েন্টগুলি কি বাষ্প পাইপলাইনের জন্য ব্যবহার করা যেতে পারে?

হ্যাঁ। স্টেইনলেস স্টিলের বেলোর সম্প্রসারণ জয়েন্টগুলি সাধারণত বাষ্প এবং বয়লার পাইপিংয়ে প্রয়োগ করা হয়, যদি নির্বাচিত উপাদান, চাপের রেটিং, তাপমাত্রা রেটিং, এবং চলাচলের ক্ষমতা অপারেটিং অবস্থার সাথে মেলে।

প্রশ্ন 3: কি উপকরণ সাধারণত ব্যবহৃত হয়?

সাধারণ বিকল্পগুলির মধ্যে রয়েছে SS304, SS316, এবং SS321 স্টেইনলেস স্টিল। কাস্টমাইজড অ্যালোও বিবেচনা করা যেতে পারে যখন উচ্চ জারা প্রতিরোধের বা বিশেষ অপারেটিং অবস্থার প্রয়োজন হয়।

প্রশ্ন 4: থ্রেডেড এক্সপেনশন জয়েন্টগুলি কি ছোট পাইপলাইনের জন্য উপযুক্ত?

হ্যাঁ। থ্রেডেড কনফিগারেশনগুলি বিশেষভাবে ছোট-ব্যাসের পাইপিং, সরঞ্জাম সংযোগ এবং ইনস্টলেশনের জন্য উপযুক্ত যেখানে স্থান সীমিত।

প্রশ্ন 5: অক্ষীয়, পার্শ্বীয় এবং কৌণিক আন্দোলনের মধ্যে পার্থক্য কী?

অক্ষীয় আন্দোলন পাইপ অক্ষ বরাবর ঘটে, পার্শ্বীয় আন্দোলন পার্শ্বপথে ঘটে এবং কৌণিক আন্দোলন সংযুক্ত পাইপ বিভাগের মধ্যে ঘূর্ণন জড়িত। একটি সম্প্রসারণ জয়েন্ট নির্বাচন করার আগে প্রয়োজনীয় আন্দোলনের ধরন চিহ্নিত করা উচিত।

প্রশ্ন 6: পণ্য কাস্টমাইজ করা যাবে?

হ্যাঁ। প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে, কাস্টমাইজেশন উপাদান গ্রেড, আকার, চাপ রেটিং, সংযোগ কনফিগারেশন, এবং অন্যান্য প্রকৌশল পরামিতি জড়িত হতে পারে।

চূড়ান্ত চিন্তা

একটি সঠিকভাবে প্রকৌশলীঢেউতোলা ধাতু সম্প্রসারণ জয়েন্টতাপীয় সম্প্রসারণ, কম্পন, যান্ত্রিক স্থানচ্যুতি এবং পুঞ্জীভূত চাপ থেকে শিল্প পাইপকে রক্ষা করতে গুরুত্বপূর্ণ ভূমিকা পালন করতে পারে। স্টেইনলেস স্টীল বেলো, একাধিক সংযোগ বিকল্প, এবং কনফিগারযোগ্য প্রকৌশল পরামিতি সহ, এটি বিদ্যুৎ উৎপাদন, পেট্রোকেমিক্যাল, রাসায়নিক প্রক্রিয়াকরণ, এইচভিএসি, সামুদ্রিক এবং উচ্চ-তাপমাত্রা তরল সিস্টেম জুড়ে চাহিদাযুক্ত অ্যাপ্লিকেশনগুলির সাথে মানিয়ে নেওয়া যেতে পারে। JIDONGDA প্রকল্প-নির্দিষ্ট আকার, উপাদান, চাপ, তাপমাত্রা, আন্দোলন, এবং সংযোগের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড ধাতু সম্প্রসারণ যৌথ সমাধান সমর্থন করে। আপনি যদি একটি নতুন ইনস্টলেশনের জন্য একটি সম্প্রসারণ জয়েন্ট নির্বাচন করেন বা একটি বিদ্যমান উপাদান প্রতিস্থাপন করেন,আমাদের সাথে যোগাযোগ করুনআপনার অপারেটিং অবস্থা নিয়ে আলোচনা করতে এবং একটি উপযুক্ত শিল্প সমাধানের অনুরোধ করতে।
