একটি ফেরুল ফিটিং কী এবং এটি টিউব সংযোগ সিস্টেমে কীভাবে কাজ করে?

একটি নির্মাণ খননকারী হঠাৎ হাইড্রোলিক চাপ হারায়। অপারেটর বেরিয়ে আসে এবং মেশিনের নীচে একটি জয়েন্ট থেকে তেলের ছিদ্র ফোটাতে দেখে। রক্ষণাবেক্ষণ দল আসে, সমস্যাটিকে আলগা ফিটিং হিসাবে নির্ণয় করে এবং এটি শক্ত করে। কিন্তু ঘণ্টাখানেকের মধ্যেই ফুটো ফিরে আসে। সমস্যা টানটানতা নয়; এটি ভিতরের ফেরুল ফিটিং যা তার গ্রিপ হারিয়েছে। এই দৃশ্যটি প্রতিদিন ওয়ার্কশপ এবং কাজের সাইটগুলিতে দেখা যায়, কারণ প্রায়শই সরঞ্জামগুলিতে কাজ করা লোকেরা তারা যে উপাদানটিকে শক্ত করছে তা পুরোপুরি বুঝতে পারে না। দফেরুল ফিটিংতরল শক্তি সিস্টেমের মধ্যে সবচেয়ে সাধারণ কিন্তু সবচেয়ে ভুল বোঝার উপাদানগুলির মধ্যে একটি। এটি ছোট, সস্তা এবং উপেক্ষা করা সহজ, তবুও একটি সঠিকভাবে কার্যকরী ফেরুল ফিটিং একটি নির্ভরযোগ্য হাইড্রোলিক সিস্টেম এবং একটি দীর্ঘস্থায়ী লিকারের মধ্যে পার্থক্য।

একটি ফেরুল ফিটিং হল একটি যান্ত্রিক কম্প্রেশন ডিভাইস যা একটি টিউব এবং একটি ফিটিং বডির মধ্যে একটি লিক-প্রুফ সিল তৈরি করে। এটি একটি সহজ কিন্তু মার্জিত নীতির উপর কাজ করে: যখন একটি বাদাম শক্ত করা হয়, তখন এটি একটি টেপারড রিং (ফেরুল) টিউবের প্রাচীরের বিরুদ্ধে রেডিয়ালিভাবে সংকুচিত করতে বাধ্য করে। এই সংকোচন দুটি সমালোচনামূলক প্রভাব তৈরি করে: একটি ধাতু থেকে ধাতব সীল যা তরলকে পালাতে বাধা দেয় এবং একটি যান্ত্রিক গ্রিপ যা টিউবটিকে চাপের মধ্যে টানতে বাধা দেয়। ফেরুল ফিটিং আঠালো, সিল্যান্ট বা গ্যাসকেটের উপর নির্ভর করে না; এটি একটি স্থায়ী, নির্ভরযোগ্য সংযোগ তৈরি করতে ধাতুর স্থিতিস্থাপকতা এবং প্লাস্টিকতা ব্যবহার করে। এই নিবন্ধটি আপনাকে Ferrule ফিটিং-এর জগতে গভীর ডুবে নিয়ে যাবে, এর শারীরস্থান, এর কার্যকারী পদার্থবিদ্যা, এর বিভিন্ন প্রকার এবং প্রযুক্তিগত বৈশিষ্ট্য যা একটি মানসম্পন্ন পণ্যকে সংজ্ঞায়িত করে তা অন্বেষণ করবে। আমরা ব্যবহারিক ইনস্টলেশন কৌশল এবং সাধারণ সমস্যা সমাধানের পরিস্থিতিও কভার করব। শেষ পর্যন্ত, আপনি বুঝতে পারবেন কেন এই ছোট উপাদানটি সাধারণত প্রাপ্তির চেয়ে অনেক বেশি মনোযোগের দাবি রাখে।

সূচিপত্র

• 1. একটি ফেরুল ফিটিং কি?
• 2. কিভাবে একটি ফেরুল ফিটিং একটি লিক-প্রুফ সীল তৈরি করতে কাজ করে?
• 3. ফেরুল ফিটিংগুলির বিভিন্ন প্রকার কী এবং সেগুলি কোথায় ব্যবহার করা হয়?
• 4. কোন প্রযুক্তিগত স্পেসিফিকেশন একটি উচ্চ মানের ফেরুল ফিটিং সংজ্ঞায়িত করে?
• 5. কিভাবে একটি ফেরুল ফিটিং সঠিকভাবে ইনস্টল এবং সমস্যার সমাধান করবেন?
• প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)
• নির্মাতা সম্পর্কে
• উপসংহার

একটি ফেরুল ফিটিং কি?

A ফেরুল ফিটিংতরল শক্তি এবং বায়ুসংক্রান্ত সিস্টেমে একটি ফিটিং বডিতে একটি টিউব সংযোগ করতে ব্যবহৃত একটি নির্ভুল-ইঞ্জিনিয়ারযুক্ত উপাদান। এটি একটি ছোট, রিং-এর মতো ধাতব অংশ যা সংকুচিত হলে একটি সীল তৈরি করে এবং যান্ত্রিক ধারণ প্রদান করে। "ফেরুল" শব্দটি ল্যাটিন "ফেরাম" থেকে এসেছে, যার অর্থ লোহা, এর ধাতব প্রকৃতিকে প্রতিফলিত করে। এর সহজতম আকারে, একটি ফেরুল ফিটিং হল একটি হাতা যা একটি টিউবের শেষে ফিট করে। যখন ফিটিং বাদামকে শক্ত করা হয়, তখন ফেরুলটিকে ফিটিং বডিতে একটি টেপারযুক্ত পৃষ্ঠের বিরুদ্ধে বাধ্য করা হয়, যার ফলে এটি বিকৃত হয় এবং টিউবটিকে আঁকড়ে ধরে। এই বিকৃতি স্থায়ী; একবার একটি ফেরুল ফিটিং সঠিকভাবে সংকুচিত হয়ে গেলে, এটি একটি নতুন জায়গায় পুনরায় ব্যবহার করা যাবে না এবং এটি চরম কম্পনের মধ্যেও সেই জায়গায় থাকবে।

ফেরুল ফিটিং বোঝার জন্য, কল্পনা করুন আপনার হাত একটি কাঠের লাঠি আঁকড়ে ধরছে। আপনার আঙ্গুলগুলি লাঠির চারপাশে মোড়ানো, চারদিক থেকে চাপ প্রয়োগ করে। যত শক্ত আপনি চেপে ধরবেন তত শক্ত হবে। ফেরুল ফিটিং একই নীতিতে কাজ করে, কিন্তু একটি গুরুত্বপূর্ণ পার্থক্যের সাথে: ফেরুল ফিটিং কেবল গ্রিপিং নয়; এটি একটি সিল তৈরি করছে। ফেরুলটি টেপার করা হয়, এবং যখন এটিকে ফিটিং বডির ভিতরে সংশ্লিষ্ট টেপারে জোর করে চাপানো হয়, তখন এটি একটি নিয়ন্ত্রিত প্লাস্টিকের বিকৃতির মধ্য দিয়ে যায়। ফেরুলের বাইরের পৃষ্ঠটি ফিটিং বডির বিরুদ্ধে সীলমোহর করে, যখন অভ্যন্তরীণ পৃষ্ঠটি টিউবের প্রাচীরে কামড় দেয়। এই দ্বৈত ক্রিয়া-সিলিং এবং গ্রিপিং-ই ফেরুল ফিটিংকে এত কার্যকর করে তোলে। টিউব আঠালো বা ঝালাই করা হয় না; এটি যান্ত্রিকভাবে লক করা হয় এবং ফেরুলের বিকৃতি দ্বারা সিল করা হয়।

একটি ফেরুল ফিটিং এর শারীরস্থান তিনটি প্রাথমিক উপাদান নিয়ে গঠিত:

• ফিটিং বডি:প্রধান হাউজিং যা টেপারড সিট ধারণ করে এবং বাহ্যিক সংযোগ প্রদান করে (থ্রেডেড বা ঢালাই)। এটি সাধারণত স্টেইনলেস স্টীল, পিতল বা কার্বন স্টিল থেকে তৈরি হয়।
• ফেরুল:কম্প্রেশন রিং যা টিউবটিকে সীলমোহর এবং গ্রিপ করতে বিকৃত করে। এই মানানসই হৃদয়. এর জ্যামিতি, উপাদান এবং পৃষ্ঠের ফিনিস ফিটিং এর কার্যকারিতার জন্য গুরুত্বপূর্ণ।
• বাদাম:বাহ্যিকভাবে থ্রেডেড কলার যা ফিটিং বডিতে ফেরুলকে সংকুচিত করতে অক্ষীয় বল প্রয়োগ করে। বাদামের নকশা প্রয়োজনীয় টর্ক এবং ইনস্টলেশন সহজে প্রভাবিত করে।

ফেরুল ফিটিং টিউব সংযোগ পদ্ধতির মধ্যে অনন্য কারণ এটির জন্য টিউব প্রান্তের কোনো বিশেষ প্রস্তুতির প্রয়োজন হয় না—কোন ফ্লারিং, ব্রেজিং বা ঢালাইয়ের প্রয়োজন হয় না। টিউবটি সহজভাবে কাটা বর্গাকার, ডিবারড এবং ঢোকানো হয়। স্বয়ংচালিত ব্রেক লাইন থেকে অফশোর তেল প্ল্যাটফর্ম পর্যন্ত অ্যাপ্লিকেশনগুলিতে ফেরুল ফিটিং এত ব্যাপকভাবে ব্যবহৃত হওয়ার একটি প্রধান কারণ এই সরলতা।

কিভাবে একটি ফেরুল ফিটিং একটি লিক-প্রুফ সীল তৈরি করতে কাজ করে?

বুঝতে কিভাবে aফেরুল ফিটিংকাজ করে, একজনকে কল্পনা করতে হবে যে শক্ত করার সময় ফিটিং এর ভিতরে কী ঘটে। এটি শক্তি, বিকৃতি এবং সিলিংয়ের একটি ছোট নাটক, যা কিছু মিলিমিটারের মধ্যে ঘটে। প্রক্রিয়াটিকে চারটি স্বতন্ত্র শারীরিক পর্যায়ে বিভক্ত করা যেতে পারে, যার প্রত্যেকটি চূড়ান্ত সীলমোহর এবং গ্রিপ করতে অবদান রাখে।

পর্যায় 1: সন্নিবেশ এবং প্রাথমিক যোগাযোগ।টিউবটি বর্গাকারে কাটা হয় এবং ডিবারড করা হয়, তারপর ফিটিং বডিতে ঢোকানো হয় যতক্ষণ না এটি একটি কাঁধের বিপরীতে বেরিয়ে আসে বা একটি নির্দিষ্ট সন্নিবেশ গভীরতায় রাখা হয়। Ferrule ফিটিং টিউবের উপর স্লাইড করা হয়, বাদাম দ্বারা অনুসরণ করা হয়। বাদাম তারপর ফিটিং শরীরের থ্রেড সম্মুখের শুরু হয়. এই মুহুর্তে, ফেরুল এবং সিলিং পৃষ্ঠগুলির মধ্যে কোনও যোগাযোগ নেই। ফেরুলটি কেবল টিউবের উপর বসে আছে, সক্রিয় হওয়ার জন্য প্রস্তুত।

পর্যায় 2: ফেরুল এনগেজমেন্ট।বাদামটি শক্ত হয়ে যাওয়ার সাথে সাথে এটি ফেরুলের পিছনের মুখের সাথে যোগাযোগ করে। ফেরুলটি আসনের টেপারে প্রবেশ করে ফিটিং বডিতে অক্ষীয়ভাবে সরতে শুরু করে। টেপার অ্যাঙ্গেল গুরুত্বপূর্ণ: ফিটিং ডিজাইনের উপর নির্ভর করে সাধারণত 24 থেকে 60 ডিগ্রির মধ্যে। ফেরুলের অগ্রবর্তী প্রান্তটি ফিটিং বডির টেপারের সাথে যোগাযোগ করে এবং বাদাম থেকে আসা শক্তি ফেরুলটিকে সামনের দিকে নিয়ে যেতে শুরু করে।

পর্যায় 3: ফেরুল বিকৃতি।এই মুহুর্তে, ফেরুলটি বিকৃত হতে শুরু করে। ফেরুলের জ্যামিতি ডিজাইন করা হয়েছে যাতে এটি পিছনে শক্তিশালী এবং সামনে দুর্বল হয়। যেহেতু বাদাম শক্ত হতে থাকে, ফেরুলের সামনের অংশটি, যা পাতলা এবং একটি ছোট ক্রস-সেকশন রয়েছে, ভিতরের দিকে ভেঙে পড়তে শুরু করে। এই অভ্যন্তরীণ পতন হল "কামড়" যা ফেরুল ফিটিং টিউবের মধ্যে তৈরি করে। ফেরুলের অভ্যন্তরীণ ব্যাস হ্রাস পায় এবং এর অগ্রভাগের প্রান্তটি টিউবের প্রাচীরের মধ্যে কেটে যায়, যা একটি যান্ত্রিক তালা তৈরি করে। একই সাথে, ফেরুলের বাইরের পৃষ্ঠটি ফিটিং বডির টেপারের বিরুদ্ধে চাপ দেওয়া হচ্ছে, প্রাথমিক সিলিং পৃষ্ঠ তৈরি করছে।

পর্যায় 4: চূড়ান্ত ইলাস্টিক লক।চূড়ান্ত পর্যায়ে, ফেরুল সম্পূর্ণরূপে সংকুচিত হয়েছে। এটি ইলাস্টিক এবং প্লাস্টিকের উভয় বিকৃতির মধ্য দিয়ে গেছে। স্থিতিস্থাপক উপাদানটি গুরুত্বপূর্ণ: ফেরুল, একটি স্প্রিং এর মতো যা সংকুচিত হয়েছে, ফিটিং বডির বিরুদ্ধে একটি অবিচ্ছিন্ন বাহ্যিক বল এবং টিউবের বিরুদ্ধে একটি অবিচ্ছিন্ন অভ্যন্তরীণ বল প্রয়োগ করে। এই টেকসই বল, "সিলিং ফোর্স" নামে পরিচিত, যা সময়ের সাথে সাথে সংযোগের অখণ্ডতা বজায় রাখে, এমনকি তাপীয় সাইক্লিং এবং চাপের ওঠানামার মধ্যেও। টিউবটি এখন জায়গায় তালাবদ্ধ এবং সিল করা হয়েছে।

কম্পন যখন বাদাম আলগা করে তখন কি হয়? যদি বাদাম কিছুটা পিছিয়ে যায়, তবে ফেরুলের স্থিতিস্থাপক পুনরুদ্ধার - এটির বসন্তের মতো আচরণ - সিলিং পৃষ্ঠগুলির সংস্পর্শে রাখে। এই কারণেই একটি সঠিকভাবে ইনস্টল করা ফেরুল ফিটিং বছরের পর বছর পরিষেবার পরেও ফুটো-মুক্ত থাকতে পারে। যাইহোক, যদি বাদামটি অতিরিক্ত শক্ত করা হয়, তবে ফেরুলটি তার স্থিতিস্থাপক সীমা অতিক্রম করে চালিত হতে পারে, যার ফলে অতিরিক্ত প্লাস্টিকের বিকৃতি ঘটে। "বটমিং আউট" নামে পরিচিত এই অবস্থাটি ফেরুলকে ধ্বংস করতে পারে এবং একটি ফুটো পথ তৈরি করতে পারে। এই কারণেই অনেক ফেরুল ফিটিং ব্যর্থতা ভুল টর্কের কারণে ঘটে।

ফেরুল ফিটিংগুলির বিভিন্ন প্রকারগুলি কী কী এবং সেগুলি কোথায় ব্যবহৃত হয়?

দফেরুল ফিটিংএকটি একক, একচেটিয়া পণ্য নয়। এটি বিভিন্ন স্বতন্ত্র কনফিগারেশনে আসে, প্রতিটি নির্দিষ্ট অ্যাপ্লিকেশন, চাপ পরিসীমা এবং পরিবেশগত অবস্থার জন্য অপ্টিমাইজ করা হয়। প্রদত্ত কাজের জন্য সঠিক Ferrule ফিটিং নির্বাচন করার জন্য পার্থক্য বোঝা অপরিহার্য। তিনটি সবচেয়ে সাধারণ প্রকার হল একক ফেরুল, ডাবল ফেরুল এবং ডাব্লু-টাইপ ফেরুল।

একক ফেরুল ফিটিং।নাম থেকে বোঝা যায়, সিলিং এবং গ্রিপিং উভয় ফাংশন প্রদান করতে একক ফেরুল শুধুমাত্র একটি ফেরুল উপাদান ব্যবহার করে। এই ফেরুলটি সাধারণত একটি তীক্ষ্ণ অগ্রবর্তী প্রান্ত দিয়ে ডিজাইন করা হয় যা টিউবের মধ্যে কামড় দেয় যখন এর বাইরের পৃষ্ঠটি ফিটিং বডির বিরুদ্ধে সিল করে। একক ফেরুল ফিটিং সহজ, কম অংশ থাকে এবং প্রায়ই ডাবল ফেরুল ডিজাইনের তুলনায় খরচ কম হয়। এগুলি সাধারণত নিম্ন-থেকে-মাঝারি চাপ প্রয়োগে ব্যবহৃত হয়, যেমন বায়ুসংক্রান্ত সিস্টেম, যন্ত্র, এবং সাধারণ শিল্প প্লাম্বিং। সরলতা, যাইহোক, একটি খরচে আসে: একক ফেরুলকে একই সাথে দুটি ফাংশন পরিবেশন করতে হবে, এটি ইনস্টলেশনের ত্রুটিগুলি কম সহনশীল করে এবং টিউব পৃষ্ঠের ফিনিশের প্রতি আরও সংবেদনশীল করে তোলে।

ডাবল ফেরুল ফিটিং।ডাবল ফেরুল ফিটিং হল আরও পরিশীলিত ডিজাইন যা সিলিং এবং গ্রিপিং ফাংশনকে দুটি স্বাধীন উপাদানে আলাদা করে। সামনের ফেরুলটি ফিটিং বডির বিরুদ্ধে সিল করার জন্য ডিজাইন করা হয়েছে, যখন পিছনের ফেরুলটি টিউবটিকে আঁকড়ে ধরার জন্য ডিজাইন করা হয়েছে। শ্রমের এই বিভাজন প্রতিটি ফেরুলকে তার নির্দিষ্ট কাজের জন্য অপ্টিমাইজ করার অনুমতি দেয়। সামনের ফেরুলটি আরও ভাল সিল করার জন্য একটি নরম উপাদান দিয়ে তৈরি করা যেতে পারে, যখন পিছনের ফেরুলটি আরও ভাল গ্রিপের জন্য শক্ত হতে পারে। ডাবল ফেরুল ফিটিং উচ্চ-চাপের হাইড্রোলিক সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়, যেমন নির্মাণ সরঞ্জাম, ইনজেকশন ছাঁচনির্মাণ মেশিন এবং অফশোর তেল রিগগুলিতে পাওয়া যায়। তারা উচ্চতর কম্পন প্রতিরোধের অফার করে এবং ইনস্টলেশন টর্ক বৈচিত্রের জন্য কম সংবেদনশীল।

ডাব্লু-টাইপ ফেরুল ফিটিং।ডব্লিউ-টাইপ ফেরুল হল একটি বিশেষ নকশা, যা সাধারণত উচ্চ-গ্রেডের স্টেইনলেস স্টীল খাদ থেকে তৈরি হয়, যার ক্রস-সেকশনে একটি স্বতন্ত্র "W" প্রোফাইল থাকে। এই অনন্য আকৃতিটি ফেরুলকে তার প্রিলোড না হারিয়ে তাপীয় প্রসারণ এবং সংকোচন শোষণ করতে দেয়। ডাব্লু-টাইপ ফেরুল ফিটিং প্রাথমিকভাবে উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনে ব্যবহৃত হয়, যেমন স্টিম ট্রেসিং, হিট এক্সচেঞ্জার এবং ফার্নেস পাইপিং। এগুলি ক্রায়োজেনিক সিস্টেমেও পাওয়া যায় যেখানে চরম তাপমাত্রার তারতম্য সাধারণ। ডব্লিউ-টাইপ ডিজাইন আরও অভিন্ন স্ট্রেস ডিস্ট্রিবিউশন প্রদান করে, চাহিদাপূর্ণ পরিবেশে স্ট্রেস জারা ক্র্যাকিংয়ের ঝুঁকি হ্রাস করে।

নীচের টেবিলটি তিনটি প্রধান ফেরুল ফিটিং প্রকারের একটি তুলনামূলক ওভারভিউ প্রদান করে।

কোন প্রযুক্তিগত বৈশিষ্ট্য একটি উচ্চ মানের ফেরুল ফিটিং সংজ্ঞায়িত করে?

কর্মক্ষমতা aফেরুল ফিটিংউপাদান নির্বাচন, জ্যামিতিক নির্ভুলতা এবং পৃষ্ঠ চিকিত্সার সমন্বয় দ্বারা নির্ধারিত হয়। একটি খারাপভাবে তৈরি ফেরুল অকালে ব্যর্থ হবে, যখন একটি উচ্চ-মানের ফেরুল কয়েক দশকের নির্ভরযোগ্য পরিষেবা প্রদান করতে পারে। প্রযুক্তিগত বৈশিষ্ট্যগুলি বোঝা যা একটি উচ্চ-মানের Ferrule ফিটিং সংজ্ঞায়িত করে প্রকৌশলী, প্রকিউরমেন্ট পেশাদার এবং রক্ষণাবেক্ষণ টিমের জন্য অপরিহার্য যারা তাদের প্রয়োগের জন্য সঠিক উপাদান নির্বাচন করতে হবে।

আমাদের কারখানায়, আমরা ফেরুল ফিটিং তৈরি করি যা শিল্পের সর্বোচ্চ মান পূরণ করে। 316L স্টেইনলেস স্টীল, ব্রাস এবং কার্বন স্টিল সহ আমাদের ফেরুল ফিটিং পণ্যগুলি প্যাসিভেশন থেকে ইলেক্ট্রোলেস নিকেল প্লেটিং পর্যন্ত সারফেস ট্রিটমেন্ট সহ বিভিন্ন উপকরণে পাওয়া যায়। নীচের সারণীটি আমাদের ফেরুল ফিটিং পরিসরের মূল প্রযুক্তিগত বৈশিষ্ট্যগুলির একটি বিশদ ভাঙ্গন প্রদান করে।

সবচেয়ে গুরুত্বপূর্ণ পরামিতিগুলির মধ্যে একটি হল ফেরুলের পৃষ্ঠের কঠোরতা। ফেরুলটি যে টিউবটি আঁকড়ে ধরেছে তার চেয়ে শক্ত হতে হবে, তবে এতটা শক্ত নয় যে এটি ভঙ্গুর হয়ে যায়। আমাদের ফেরুল ফিটিং 58-62 HRC এর পৃষ্ঠের কঠোরতা অর্জনের জন্য তাপ-চিকিত্সা করা হয়, যা কামড় এবং শক্ততার মধ্যে সর্বোত্তম ভারসাম্য প্রদান করে। সিলিং পৃষ্ঠগুলির পৃষ্ঠের রুক্ষতাও গুরুত্বপূর্ণ। খুব রুক্ষ একটি পৃষ্ঠ সঠিকভাবে সিল করবে না, যখন একটি পৃষ্ঠ যা খুব মসৃণ তা নলটিকে "কামড়" করার জন্য ফেরুলের জন্য পর্যাপ্ত ঘর্ষণ প্রদান করতে পারে না। আমরা আমাদের সিলিং পৃষ্ঠগুলিতে 0.4-0.8 µm পৃষ্ঠের রুক্ষতা বজায় রাখি, যা সিল করার জন্য সর্বোত্তম পরিসর হিসাবে প্রমাণিত হয়েছে।

এই স্ট্যান্ডার্ড স্পেসিফিকেশনগুলি ছাড়াও, আমরা বিশেষ উপকরণ (যেমন, ক্ষয়কারী পরিবেশের জন্য ইনকোনেল, মোনেল) এবং বিশেষ আবরণ (যেমন, ঘর্ষণ হ্রাসের জন্য PTFE আবরণ) সহ ফেরুল ফিটিং-এর জন্য বেশ কয়েকটি কাস্টমাইজড বিকল্প অফার করি। আমাদের ইঞ্জিনিয়ারিং টিম আপনার নির্দিষ্ট অ্যাপ্লিকেশনের জন্য সঠিক Ferrule ফিটিং স্পেসিফিকেশন নির্বাচন করতে সহায়তা করার জন্য উপলব্ধ।

কিভাবে সঠিকভাবে একটি ফেরুল ফিটিং ইনস্টল এবং সমস্যার সমাধান করবেন?

এমনকি সর্বোচ্চ মানেরফেরুল ফিটিংএটি সঠিকভাবে ইনস্টল না হলে ব্যর্থ হবে। যথাযথ ইনস্টলেশন একটি দক্ষতা যা প্রতিটি রক্ষণাবেক্ষণ প্রযুক্তিবিদ এবং প্রকৌশলীকে আয়ত্ত করা উচিত। প্রক্রিয়াটি সহজবোধ্য কিন্তু প্রতিটি ধাপে বিস্তারিত মনোযোগের প্রয়োজন। নীচের সারণীটি একটি ফেরুল ফিটিং সঠিকভাবে ইনস্টল করার জন্য পাঁচটি প্রয়োজনীয় পদক্ষেপের রূপরেখা দেয়।

সাবধানে ইনস্টলেশন সত্ত্বেও, ফুটো এবং অন্যান্য সমস্যা দেখা দিতে পারে। একটি ফেরুল ফিটিং সমস্যার সমাধান করার সময়, এটি একটি পদ্ধতিগত প্রক্রিয়া অনুসরণ করা সহায়ক। নীচে একটি সরলীকৃত সমস্যা সমাধানের নির্দেশিকা রয়েছে৷

• প্রাথমিক ইনস্টলেশনের সময় লিক সনাক্ত করা হয়েছে:টিউবের স্কোয়ারনেস এবং সন্নিবেশের গভীরতা পরীক্ষা করুন। একটি খারাপভাবে কাটা নল বা অসম্পূর্ণ সন্নিবেশ প্রাথমিক ফাঁসের সবচেয়ে সাধারণ কারণ। একটি নতুন ফেরুল ফিটিং দিয়ে পুনরায় ইনস্টল করুন।
• অপারেশনের একটি সময় পরে লিক সনাক্ত করা হয়েছে:বাদামের টর্ক পরীক্ষা করুন। কম্পনের ফলে বাদাম বন্ধ হয়ে যেতে পারে। বাদাম পুনরায় শক্ত করা সমস্যার সমাধান করতে পারে। যদি লিক অব্যাহত থাকে, ক্ষতির জন্য ফেরুল পরিদর্শন করুন। প্রথম ইনস্টলেশনের সময় একটি ফেরুলকে অতিরিক্ত শক্ত করা হতে পারে, যার ফলে অত্যধিক বিকৃতি ঘটে।
• টিউব ঘোরানো বা বের করা যেতে পারে:ফেরুলটি টিউবটিকে পর্যাপ্তভাবে আঁকড়ে ধরেনি। এটি সাধারণত অপর্যাপ্ত শক্তকরণ বা ভুল কঠোরতা সহ একটি টিউব ব্যবহারের কারণে হয়। টর্ক পরীক্ষা করুন এবং যাচাই করুন যে টিউব উপাদানটি ফেরুল ফিটিং স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ।
• ফেরুল দৃশ্যত ফাটল বা ভাঙা:এটি প্রায়শই অতিরিক্ত শক্ত হয়ে যাওয়া বা উপাদানগত ত্রুটির কারণে হয়। ফেরুল ফিটিংটিকে একটি নতুন ইউনিট দিয়ে প্রতিস্থাপন করুন এবং টর্ক পরীক্ষা করুন যাতে এটি প্রস্তাবিত মান অতিক্রম না করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: একটি ফেরুল ফিটিং কি শক্ত হয়ে যাওয়ার পরে পুনরায় ব্যবহার করা যেতে পারে?

উত্তর: সাধারণত, একটি ফেরুল ফিটিং পুনরায় ব্যবহার করার জন্য ডিজাইন করা হয় না। ফেরুলটি যখন সংকুচিত হয় তখন এটি স্থায়ী প্লাস্টিকের বিকৃতির মধ্য দিয়ে যায় এবং এটি টিউবের মধ্যে যে কামড় তৈরি করে তা এক সময়ের ঘটনা। একটি নতুন টিউব বা একটি নতুন স্থানে একটি ফেরুল পুনরায় ব্যবহার করার সুপারিশ করা হয় না, কারণ এটি একই নির্ভরযোগ্য সীল এবং গ্রিপ গঠন করবে না। কিছু ক্ষেত্রে, যদি ফিটিংটি কেবল সামান্য শক্ত করা হয় (এবং ফেরুলটি এখনও টিউবটিকে কামড়ে দেয়নি), তবে এটি পুনরায় স্থাপন করা সম্ভব হতে পারে, তবে এটি ইনস্টলারের ঝুঁকিতে রয়েছে। যখনই টিউব সংযোগ বিচ্ছিন্ন করা হয় তখন আমাদের কারখানাটি ফেরুল এবং বাদাম প্রতিস্থাপনের সুপারিশ করে, যাতে একটি লিক-প্রুফ সিল নিশ্চিত করা যায়।

প্রশ্ন 2: একটি ফেরুল ফিটিং টর্ক রেঞ্চ ছাড়াই যথেষ্ট টাইট কিনা তা আমি কীভাবে বলতে পারি?

উত্তর: যদিও একটি টর্ক রেঞ্চ ধারাবাহিক এবং সঠিক শক্ত করার জন্য পছন্দের সরঞ্জাম, এটি সবসময় উপলব্ধ নয়। একটি বিকল্প পদ্ধতি হল "পালা গণনা" পদ্ধতি। একবার বাদামটি হাতে শক্ত হয়ে গেলে, একটি রেফারেন্স পয়েন্ট চিহ্নিত করুন এবং তারপরে ফিটিংটির আকার এবং উপাদানের উপর নির্ভর করে এটিকে অতিরিক্ত 1/4 থেকে 1/2 টার্ন করুন। একটি 1/4" টিউব ফিটিং এর জন্য, হাত শক্ত করার পরে একটি 1/4 টার্ন প্রায়ই যথেষ্ট; একটি 1/2" ফিটিং এর জন্য, এটি 1/2 টার্ন হতে পারে। যাইহোক, এই পদ্ধতিটি কম সুনির্দিষ্ট এবং ইনস্টলারের অনুভূতির উপর নির্ভর করে। আমরা দৃঢ়ভাবে টর্ক রেঞ্চ এবং প্রস্তুতকারকের নির্দিষ্ট টর্ক মান ব্যবহার করার পরামর্শ দিই, বিশেষ করে উচ্চ-চাপ বা নিরাপত্তা-সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে।

প্রশ্ন 3: ফেরুল ফিটিং কি স্টেইনলেস স্টিলের টিউবের জন্য উপযুক্ত?

উত্তর: হ্যাঁ, ফেরুল ফিটিং স্টেইনলেস স্টিলের টিউবগুলির সাথে ব্যাপকভাবে ব্যবহৃত হয়। যাইহোক, নল উপাদান ferrule উপাদান সঙ্গে সামঞ্জস্যপূর্ণ হতে হবে. প্রয়োজনীয় কামড় তৈরি করতে নলের চেয়ে ফেরুল অবশ্যই শক্ত হতে হবে। স্টেইনলেস স্টিলের টিউবগুলির জন্য, আমরা টিউবের চেয়ে বেশি কঠোরতা সহ একটি স্টেইনলেস স্টিলের খাদ থেকে তৈরি একটি ফেরুল ব্যবহার করার পরামর্শ দিই। আমাদের কারখানাটি ফেরুল ফিটিং অফার করে যা বিশেষভাবে স্টেইনলেস স্টিল টিউবিংয়ের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে, একটি নিরাপদ গ্রিপ এবং নির্ভরযোগ্য সিল নিশ্চিত করার জন্য একটি অপ্টিমাইজ করা তাপ চিকিত্সা সহ। যদি একটি উল্লেখযোগ্য কঠোরতা অমিল থাকে, তাহলে ফেরুল টিউবটিকে সঠিকভাবে আঁকড়ে ধরতে পারে না, বা টিউবটি ক্ষতিগ্রস্ত হতে পারে।

প্রশ্ন 4: ফেরুল ফিটিং যে সর্বোচ্চ চাপটি পরিচালনা করতে পারে?

উত্তর: ফেরুল ফিটিং-এর সর্বাধিক কাজের চাপ বিভিন্ন কারণের উপর নির্ভর করে: টিউবের ব্যাস, ফেরুলের উপাদান এবং ফিটিং বডি এবং ডিজাইনের ধরন (একক ফেরুল বনাম ডাবল ফেরুল)। 1" ব্যাস পর্যন্ত টিউবের জন্য আমাদের ডাবল ফেরুল ফেরুল ফিটিং 630 বার (9,100 পিএসআই) পর্যন্ত কাজের চাপের জন্য রেট করা হয়। বড় ব্যাস বা উচ্চ চাপের জন্য, বিশেষ নকশা পাওয়া যায়। নির্দিষ্ট মডেল এবং আকারের জন্য সর্বদা প্রস্তুতকারকের চাপ রেটিং চার্ট দেখুন। এটি নিশ্চিত করা অপরিহার্য যে রেটিং সিস্টেমের সর্বোচ্চ চাপের মারসেল ফিটিং সর্বোচ্চ নিরাপত্তা ব্যবস্থা।

প্রশ্ন 5: আমি সঠিকভাবে শক্ত করার পরেও কেন আমার ফেরুল ফিটিং লিক হয়?

উত্তর: সঠিকভাবে আঁটসাঁট করা ফেরুল ফিটিংয়ে একটি ফুটো বিভিন্ন কারণের কারণে হতে পারে যা অবিলম্বে স্পষ্ট নাও হতে পারে। সবচেয়ে সাধারণ কারণগুলি হল: ফেরুলের নীচে একটি স্ক্র্যাচ বা ক্ষতিগ্রস্থ নল পৃষ্ঠ (প্রায়শই ধ্বংসাবশেষ বা হ্যান্ডলিং থেকে); একটি টিউব যা পুরোপুরি গোলাকার নয় (বিশেষত যদি এটি একটি টিউব কাটারের পরিবর্তে একটি হ্যাকসো দিয়ে কাটা হয়); একটি ভুল টিউব কঠোরতা (ফেরুলটি খুব শক্ত এমন একটি নলে কামড় দিতে পারে না); বা ফিটিং বডিতে একটি ক্ষতিগ্রস্ত বা দূষিত সিলিং পৃষ্ঠ। অতিরিক্তভাবে, যদি ফেরুল প্রতিস্থাপন না করে ফিটিংটি বিচ্ছিন্ন করা হয় এবং পুনরায় একত্রিত করা হয়, তবে মূল বিকৃতিটি পুনরাবৃত্তি হবে না, যার ফলে ফুটো হয়ে যাবে। আমাদের কারখানা সুপারিশ করে যে আপনি ক্ষতির জন্য টিউবটি সাবধানে পরিদর্শন করুন এবং লিক এড়াতে সংযোগগুলি পুনরায় ইনস্টল করার সময় সর্বদা নতুন ফেরুল ফিটিং ব্যবহার করুন।

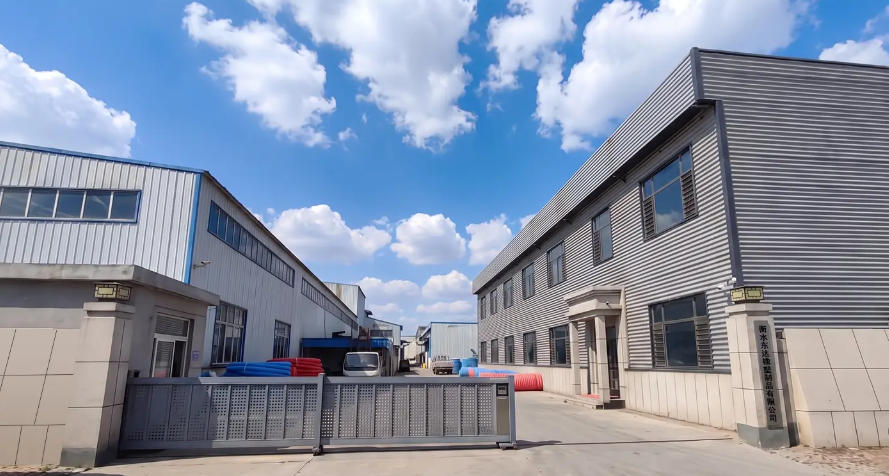

নির্মাতা সম্পর্কে

হেংশুই ডংদা রাবার ও প্লাস্টিক পণ্য কোং, লি.হেবেই প্রদেশের জিং কাউন্টিতে অবস্থিত—চীনের বিখ্যাত রাবার ও প্লাস্টিক শিল্পের কেন্দ্রস্থল, যা 2007 সালে চায়না রাবার ইন্ডাস্ট্রি অ্যাসোসিয়েশন দ্বারা অনুমোদিত। বেইজিং-ফুঝো এক্সপ্রেসওয়ে এবং জাতীয় মহাসড়কের মাধ্যমে সুবিধাজনক পরিবহন অ্যাক্সেসের সাথে, কোম্পানিটি উচ্চ এবং নিম্নচাপের নল, হাইড্রেস, হাইড্রেস, হাইড্রেস, হাইড্রেসের একটি পেশাদার প্রস্তুতকারক হয়ে উঠেছে। ধাতু পায়ের পাতার মোজাবিশেষ, নাইলন gaskets, রোলার, এবং বিভিন্ন রাবার এবং প্লাস্টিক পণ্য.

আমাদের Ferrule ফিটিং পণ্য উচ্চ চাপ প্রতিরোধের, ছোট নমন ব্যাসার্ধ, শক্তিশালী বিরোধী ক্লান্তি কর্মক্ষমতা, এবং বর্ধিত সেবা জীবনের জন্য ইঞ্জিনিয়ার করা হয়. এগুলি প্রকৌশল যন্ত্রপাতি, পেট্রোলিয়াম, কয়লা খনির, বৈদ্যুতিক শক্তি, ধাতুবিদ্যা, রাসায়নিক শিল্প, জাহাজ নির্মাণ এবং পরিবহন খাতে ব্যাপকভাবে প্রয়োগ করা হয়, দেশীয় এবং আন্তর্জাতিকভাবে গ্রাহকদের কাছ থেকে উচ্চ স্বীকৃতি অর্জন করে।

আমরা আন্তরিকভাবে বিশ্বব্যাপী বন্ধু এবং ক্লায়েন্টদের কাছ থেকে মূল্যবান প্রতিক্রিয়া এবং সমর্থনকে স্বাগত জানাই। দেশে এবং বিদেশে ব্যবহারকারীদের অনুসন্ধান এবং সহযোগিতা নিয়ে আলোচনা করার জন্য আমন্ত্রণ জানানো হয়। আমরা আপনার সমস্ত সংযোগের প্রয়োজনের জন্য সন্তোষজনক পরিষেবা এবং নির্ভরযোগ্য সমাধান প্রদান করতে প্রতিশ্রুতিবদ্ধ।

উপসংহার

ফেরুল ফিটিং একটি ছোট উপাদান হতে পারে, তবে তরল পাওয়ার সিস্টেমের অখণ্ডতা এবং নির্ভরযোগ্যতার ক্ষেত্রে এর ভূমিকা বিশাল। সিল এবং গ্রিপ তৈরি করার জন্য এটি যেভাবে বিকৃত হয়ে যায়, তার কার্যকারিতাকে সংজ্ঞায়িত করে এমন উপাদান এবং তাপ চিকিত্সার পছন্দ পর্যন্ত, ফেরুল ফিটিং হল প্রকৌশলের একটি মাস্টারপিস যা প্রায়শই এটি ব্যর্থ না হওয়া পর্যন্ত নজরে পড়ে না। এটি কীভাবে কাজ করে, কী ধরনের উপলব্ধ, এবং কীভাবে এটি সঠিকভাবে ইনস্টল করা যায় তা বোঝা যে কেউ টিউব সংযোগ সিস্টেমের সাথে কাজ করে তাদের জন্য অপরিহার্য।

JIDONGDA-তে, আমরা আধুনিক শিল্পের চাহিদা পূরণকারী উচ্চ-মানের ফেরুল ফিটিং প্রদান করতে প্রতিশ্রুতিবদ্ধ। আমাদের পণ্যগুলি সবচেয়ে চ্যালেঞ্জিং পরিস্থিতিতে নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে সর্বোচ্চ মানদণ্ডে ডিজাইন এবং তৈরি করা হয়। আপনি যদি আপনার আবেদনের জন্য একটি নির্ভরযোগ্য ফেরুল ফিটিং সমাধান খুঁজছেন, আমরা আপনাকে আমাদের সাথে যোগাযোগ করার জন্য আমন্ত্রণ জানাচ্ছি। আমাদের অভিজ্ঞ পেশাদারদের দল আপনাকে পণ্য নির্বাচন, প্রযুক্তিগত সহায়তা এবং কাস্টমাইজড সমাধানে সহায়তা করতে প্রস্তুত। Hengshui Dongda রাবার ও প্লাস্টিক পণ্য কোং, লিমিটেডের সাথে আজই যোগাযোগ করুনএকটি পরামর্শের জন্য বা একটি উদ্ধৃতি অনুরোধ করার জন্য। আপনি বিশ্বাস করতে পারেন এমন একটি সংযোগ তৈরি করতে আমাদের সাহায্য করুন।
